Двойное туннелирование трафика с помощью панели 3X-UI

Опубликовано
//
7 мин. чтения

Введение

Двойной VPN (Double VPN) - это технология, которая позволяет создать цепочку из двух серверов, которые могут быть соединены между собой VPN или Proxy протоколами.

В данном примере эта технология будет использоваться для подключения Mikrotik по proxy протоколу VLESS, т.к. RouterOS на данный момент не поддерживает этот протокол.

Для её реализации нам понадобится два сервера:

  1. Промежуточный сервер к которому Mikrotik будет подключаться по протоколу Wireguard. Это может быть как сервер внутри локальной сети так и за её пределами.
  2. Конечный сервер. Сервер за пределами локальной сети, через который мы будем выходить в интернет и который будет подключен к промежуточному серверу по протоколу VLESS.

Подготовка серверов

NOTE

Следующие действия необходимо выполнить на обоих серверах

Обновляем сервер

apt update && apt upgrade -y

Устанавливаем Docker

bash <(curl -sSL https://get.docker.com)

Клонируем репозиторий панели 3X-UI и переходим в его директорию

git clone https://github.com/MHSanaei/3x-ui.git
cd 3x-ui

Запускаем контейнер

docker compose up -d

После запуска контейнера, панель будет доступна по IP адресу вашего сервера на порту 2053. Преходим на http://$YOUR_IP:2053

Меняем логин и пароль

Для входа в панель используйте логин admin и пароль admin

После входа нас встречает дашбор панели:

Сразу переходим в настройки панели -> настройки безопасности и меняем логин с паролем:

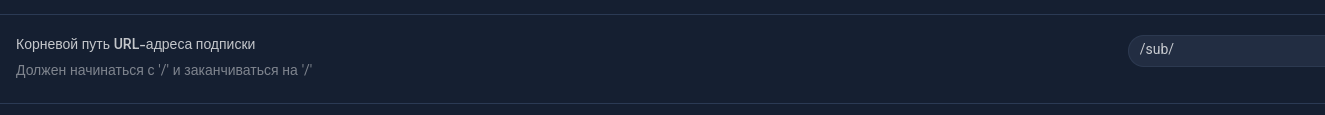

Меняем адрес панели и страницы подписок

Для безопасности также рекомендуется изменить дефолтный адрес панели и страницы подписок (если планируете использовать)

Теперь желательно защитить панель протоколом https. Для этого будем использовать домен управляемый Cloudflare и обратный прокси-сервер Caddy.

NOTE

Если не хочется использовать Caddy, так как он будет занимать 443 порт, можно выпустить сертификаты использую Certbot с плагином Cloudflare DNS

Устанавливаем и настраиваем Caddy

Переходим в домашний каталог:

cd ~/

Создаем директорию и переходим в нее:

mkdir caddy && cd caddy

Создаем файл docker-compose:

nano docker-compose.yaml

со следующим содержимым:

docker-compose.yaml
services:
  caddy:
    image: ghcr.io/deniom3/caddy-cloudflare-transform:latest
    container_name: caddy
    restart: unless-stopped
    cap_add:
      - NET_ADMIN
    ports:
      - 80:80
      - 443:443
    environment:
      ACME_AGREE: true
      CLOUDFLARE_API_TOKEN: ${CLOUDFLARE_API_TOKEN}
      CLOUDFLARE_EMAIL: ${CLOUDFLARE_EMAIL}
      DOMAIN: ${DOMAIN}
    volumes:
      - ./data:/data
      - ./config:/config
      - ./logs:/logs
      - ./Caddyfile:/etc/caddy/Caddyfile
	extra_hosts:
      - "host.docker.internal:host-gateway"

NOTE

Забегая немного вперед, так как панель 3X-UI может работать только в режиме хоста, то caddy запущенный в docker контейнере не сможет обратиться к панели напрямую по адресу и порту. Для решения этой проблемы мы можем использовать caddy без докера или использовать следующий костыль.

В docker-compose есть опция - extra_hosts. Она создает соответствующую запись с IP-адресом и именем хоста в сетевой конфигурации контейнера и добавляет запись в /etc/hosts. Так же, у docker демона есть строка host-gateway которая задается при запуске, но по умолчанию, она указывает IP адрес бриджа. Если скомбинировать эти опции, они дадут доступ контейнеру внутрь хоста. После этого хост будет доступен по адресу host.docker.internal

Создаем файл переменных:

nano .env

Указываем в нем ваш токен, email и домен:

CLOUDFLARE_API_TOKEN=''
CLOUDFLARE_EMAIL=''
DOMAIN='example.com'

Создаем Caddyfile:

nano Caddyfile

В нем нужно заменить 3x-ui на субдомен который вы создали для панели

Caddyfile
(common) {
        header /* {
        -Server
        }
}

(cloudflare) {
        import common
        tls {
                dns cloudflare {env.CLOUDFLARE_API_TOKEN}
        }
}

{
        log access-log {
                include http.log.access
                output file /logs/access.log {
                  roll_keep_for 48h
                }
                format transform `{ts} {request>headers>X-Forwarded-For>[0]:request>remote_ip} {request>host} {request>method} {request>uri} {status}` {
                        time_format "02/Jan/2006:15:04:05"
                }
        }
}

3x-ui.{env.DOMAIN} {
        import cloudflare

        log

        @allowed path /dash* /server* /sub*

        handle @allowed {
                reverse_proxy host.docker.internal:2053 {
                        header_up Host {host}
                        header_up X-Real-IP {remote}
                        header_up X-Forwarded-For {remote}
                        header_up X-Forwarded-Proto {scheme}
                }
        }

        handle {
		        respond "403 Get the FUCK OUT!" 403
        }
}

В нем разрешен доступ только к следующим путям панели: /dash*, /server*, /sub*. При открытии адреса панели без указания нужного пути, пользователь получит в ответ 403 Get the FUCK OUT!.

NOTE

При внесении изменений в Caddyfile необходимо перезагрузить caddy

docker compose restart

Настройка промежуточного сервера

Переходим по адресу: https://middle.your_domain.ru/dash. Затем переходим в раздел подключения и нажимаем добавить подключение.

Выбираем протокол Wireguard:

CAUTION

Для корректной маршрутизации обязательно включить Sniffing.

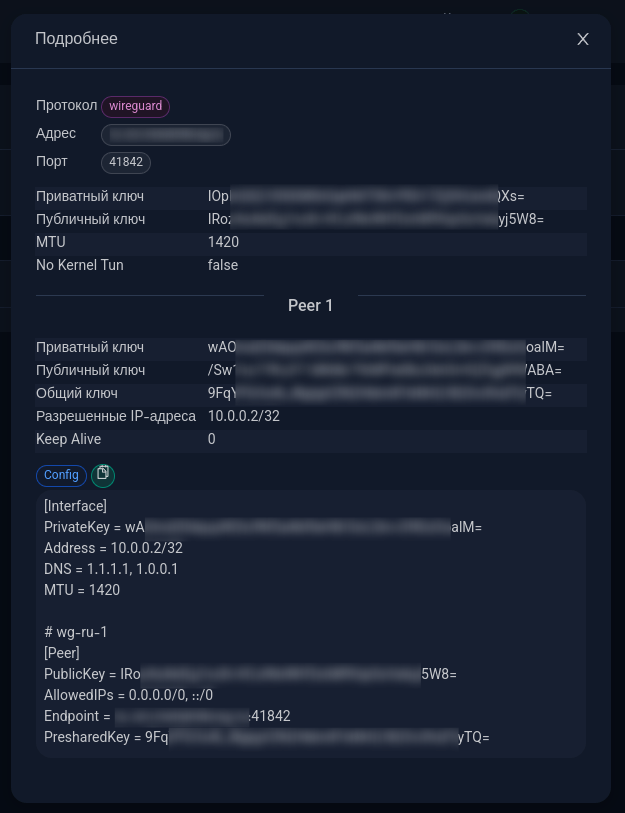

Нажимаем три точки на созданное подключение и переходим в Информация

Здесь будет готовый файл конфигурации для подключения Wireguard, можно скопировать его и сохранить в текстовый файл с расширением .conf

Настройка конечного сервера

Переходим по адресу: https://endpoint.your_domain.ru/dash и создаем подключение по протоколу VLESS-Reality на порту 8443. Поле примечание заполняем на свой вкус.

Дальше необходимо найти сайт, под который мы будем маскироваться. Это должен быть не заблокированный по домену иностранный ресурс, поддерживающий:

  • использующий протокол TLSv1.3
  • поддержиающий протокол HTTP/2 (H2)
  • использующий алгоритм подписи X25519
  • имеющий заглавную страницу, которая не переадресовывает на другой домен
  • не использующий CDN. Если целевой веб-сайт Reality использует CDN, данные будут пересылаться на узел CDN, что сделает ваш узел Reality узлом ускорения обратного прокси-сервера для других.

Если совсем заморочиться, то лучше если бы IP-адрес этого ресурса был из того же диапазона что и ваш сервер, и чтобы сервер поддерживал Online Certificate Status Protocol (OCSP).

Найти такой ресурс можно с помощью инструмента XTLS/RealiTLScanner. Скачиваете его под Windows/Linux со страницы Releases, или собираете сами (go build).

Делаем файл исполняемым:

chmod +x RealiTLScanner

Запускаем:

./RealiTLScanner -addr IP_адрес_VPS

После того как нашли сайт, проверяем его на наличие TLSv1.3, HTTP/2 и X25519:

curl -I --tlsv1.3 --http2 https://example.com
openssl s_client -connect example.com:443 -brief

Проверить использует ли сайт CDN можно командами nslookup, traceroute или ping.

По умолчанию предлагается использовать yahoo.com, что крайне не рекомендуется.

Включаем Sniffing:

Открываем QR-код для подключения:

Кликаем на QR-код, для копирования подключения в буфер обмена.

Настраиваем Outbound на промежуточном сервере.

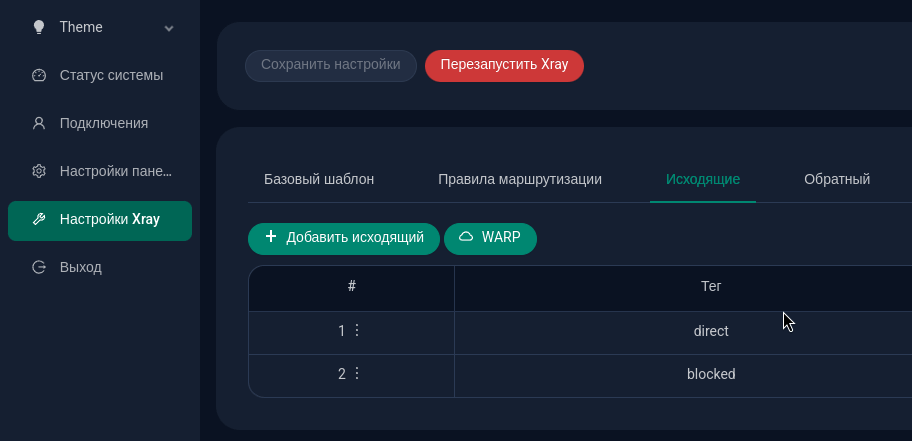

Переходим в Настройки Xray -> Исходящие и нажимаем Добавить исходящий

Переходим на вкладку JSON, вставляем в поле Link скопированную ранее ссылку на подключение и нажимаем на кнопку рядом с полем справа. После этого наша ссылка на подключение конвертируется в JSON код. Чтобы сохранить Outbound нажимаем внизу кнопку Добавить исходящий.

После этого должен появиться наш Outbound:

Переходим в Правила Маршрутизации и нажимаем кнопку добавить правило

В выпадающем списке Inbound Tags выбираем наш Inbound, а в Outbound Tags выбираем наш Outbound и нажимаем кнопку Добавить правило

Нажимаем кнопку Сохранить настройки, а затем Перезапустить Xray чтобы настройки ядра Xray вступили в силу.

Теперь все подключения по данному Inbound будут улетать на заданный Outbound.

Маршрутизация по geosite и geoip

Для того чтобы разделить зарубежный и внутренний трафик, нужно настроить роутинг по geosite и geoip.

Переходим в Переходим в Настройки Xray -> Расширенный шаблон. И вставляем следующий кусочек JSON кода:

      {
        "type": "field",
        "outboundTag": "direct",
        "ip": [
          "geoip:ru"
        ]
      },
      {
        "type": "field",
        "outboundTag": "direct",
        "domain": [
          "geosite:category-gov-ru",
          "regexp:.*\\.ru$"
        ]
      },

Должно получиться примерно так:

Перейдя в правила маршрутизации, видим, что у нас добавилось новое правило.

Теперь на внутренние ресурсы вы будете заходить через WireGuard с промежуточного сервера, а на зарубежные ресурсы, через конечный сервер.

Подключение Mikrotik

Открываем файл конфигурации Wireguard с промежуточного сервера.

Создаем новый виртуальный интерфейс Wireguard, указываем MTU, порт и приватный ключ нашего интерфейса. Публичный ключ сгенерируется автоматически.

Создаем пир, указываем в нем адрес и порт нашего интерфейса. А так же разрешенные адреса, публичный и общий ключ для нашего пира.

Назначим созданному интерфейсу адрес и сеть:

Более подробно по настройке Wireguard на RouterOS можно прочитать в [[Точечная маршрутизация на Mikrotik|этой]] заметке.

Заключение

Мы настроили двойной VPN с помощью панели 3X-UI, а также подключили к нему Mikrotik.
